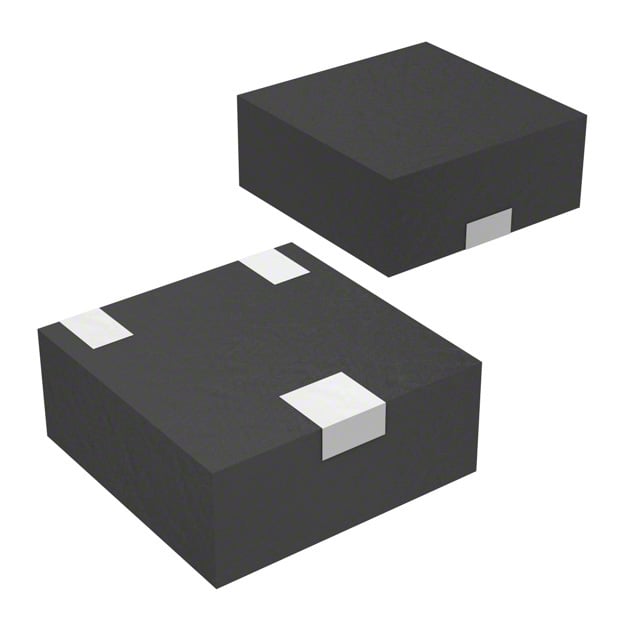

DMN2300UFD-7
MOSFET N-CH 20V 1.21A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2300UFD
DMN2300UFD-7 Hakkında
DMN2300UFD-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltajına kadar çalışabilen bu bileşen, 1.21A sürekli dren akımı kapasitesine sahiptir. 3-UDFN yüzey montaj paketi ile kullanılan transistör, düşük Rds(on) değeri (4.5V'de maksimum 200mOhm) sayesinde minimal güç kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu MOSFET, hızlı anahtarlama uygulamaları, DC-DC konvertörleri, güç yönetimi devreleri ve yazılım kontrollü anahtarlama uygulamalarında kullanılır. 2nC gate charge ve 67.62pF input capacitance değerleri hızlı komütasyon için uygun özellikleridir. ±8V maksimum gate-source voltajı ile geniş kontrol aralığı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.21A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 67.62 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Power Dissipation (Max) | 470mW (Ta) |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 900mA, 4.5V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
