Transistörler - FET, MOSFET - Tekil

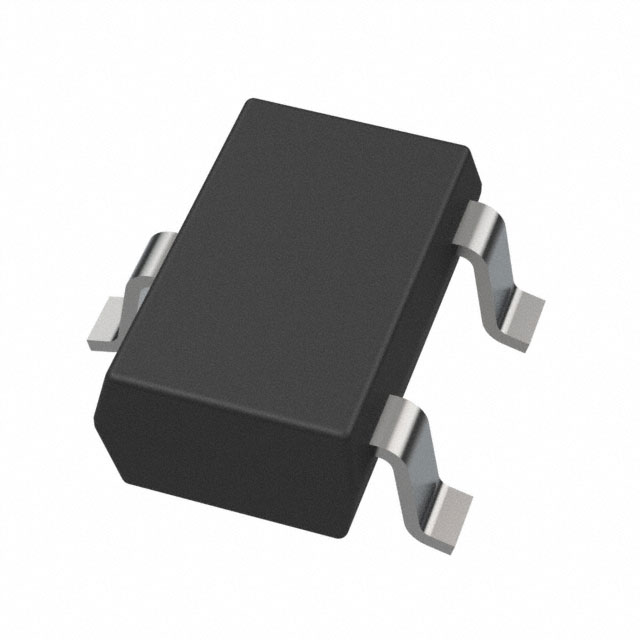

DMN2053UW-7
MOSFET N-CH 20V 2.9A SOT323
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- —
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2053UW
DMN2053UW-7 Hakkında
DMN2053UW-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. SOT323 paketinde sunulan bu bileşen, 20V drain-source gerilim ve 2.9A sürekli drain akımı kapasitesine sahiptir. RDS(on) değeri 4.5V gate geriliminde 56mΩ olarak belirtilmiş olup, düşük anahtarlama kaybı gerektiren uygulamalarda kullanılabilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Gate threshold gerilimi 1V'dir. Bu MOSFET, portatif cihazlar, pil yönetim devreleri, LED sürücüler ve düşük güçlü anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.6 nC @ 4.25 V |
| Input Capacitance (Ciss) (Max) @ Vds | 369 pF @ 10 V |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 470mW (Ta) |
| Rds On (Max) @ Id, Vgs | 56mOhm @ 2A, 4.5V |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
