Transistörler - FET, MOSFET - Tekil

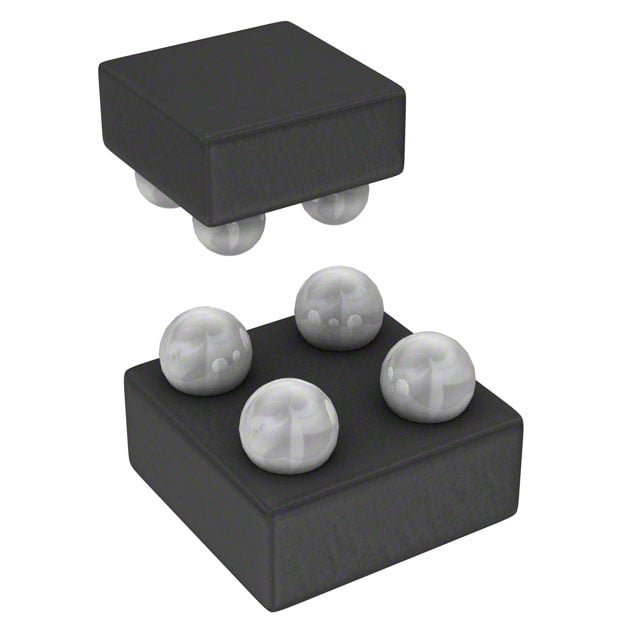

DMN2044UCB4-7
MOSFET N-CH 20V 3.3A U-WLB1010-4
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 49-WFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2044UCB4
DMN2044UCB4-7 Hakkında
DMN2044UCB4-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source voltaj derecesi ve 3.3A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 40mOhm'luk düşük Rds(On) değeri sayesinde enerji verimliliği sağlar. 4.5V kontrol gerilimi ile kolayca tetiklenir. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. U-WLB1010-4 paketinde sunulan bu bileşen, güç yönetimi, anahtarlama uygulamaları ve DC-DC dönüştürücülerde kullanılır. Düşük kapasitans değerleriyle hızlı komutasyon gerektiren devrelere uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.3A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 47 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1400 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, WLBGA |
| Part Status | Active |
| Power Dissipation (Max) | 720mW |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 1.5A, 4.5V |
| Supplier Device Package | U-WLB1010-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
