Transistörler - FET, MOSFET - Tekil
DMN2020UFCL-7

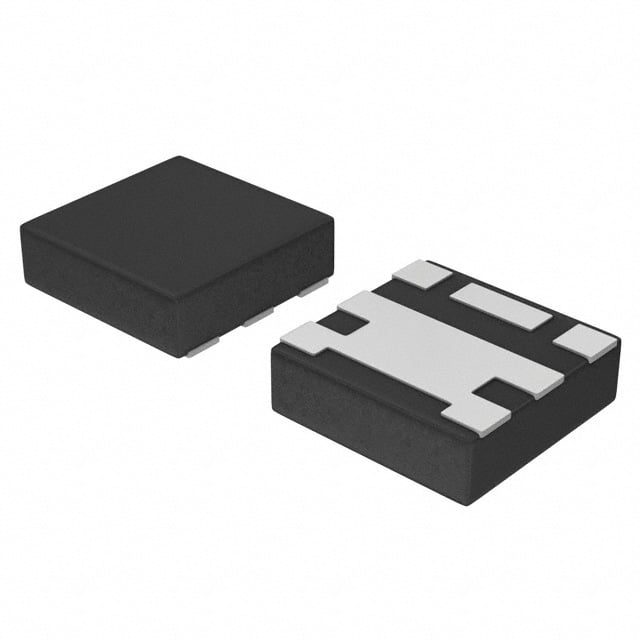

MOSFET N-CH 20V 9A X1-DFN1616-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2020UFCL
DMN2020UFCL-7 Hakkında
DMN2020UFCL-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ve 9A sürekli dren akımı kapasitesine sahiptir. 4.5V gate voltajda 14mΩ üzerinden düşük on-direnci (Rds On) sunarak enerji verimliliği sağlar. X1-DFN1616-6 yüzeye monte paketi ile kompakt devre tasarımlarına uygun olup, -55°C ile 150°C arasında çalışabilir. Anahtarlama uygulamaları, güç yönetimi, motor kontrol ve DC-DC dönüştürücülerde yaygın olarak kullanılır. 21.5nC gate charge değeri ile hızlı komütasyon özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1788 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 610mW (Ta) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9A, 4.5V |
| Supplier Device Package | X1-DFN1616-6 (Type E) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
