Transistörler - FET, MOSFET - Tekil

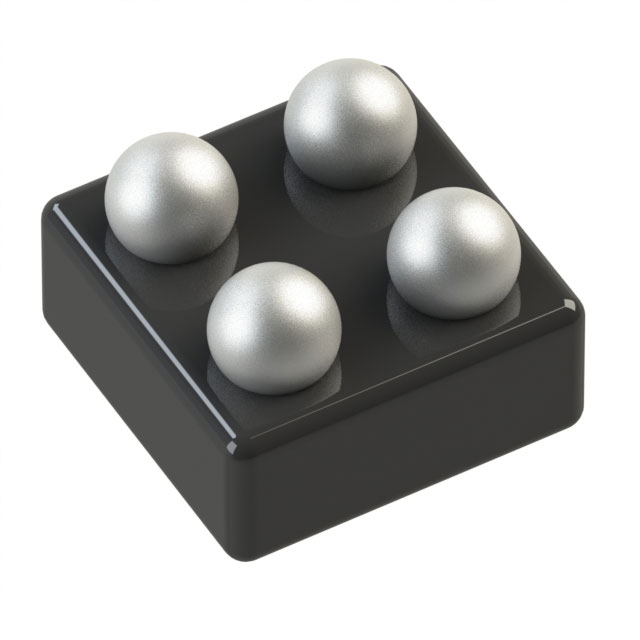

DMN1054UCB4-7
MOSFET N-CH 8V 2.7A X1-WLB0808-4
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-XFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN1054UCB4
DMN1054UCB4-7 Hakkında
DMN1054UCB4-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 8V dren-kaynak gerilimi (Vdss) ve 2.7A sürekli dren akımı kapasitesiyle düşük güç uygulamalarında kullanılır. 42mΩ maksimum On-resistance değeri ile verimli anahtarlama sağlar. Surface Mount X1-WLB0808-4 paketi küçük form faktörlü tasarımlar için uygundur. -55°C ile 150°C arasında çalışabilir. Mobil cihazlar, güç yönetimi, LED sürücüleri ve düşük voltaj anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.7A (Ta) |
| Drain to Source Voltage (Vdss) | 8 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 908 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-XFBGA, WLBGA |
| Part Status | Active |
| Power Dissipation (Max) | 740mW (Ta) |
| Rds On (Max) @ Id, Vgs | 42mOhm @ 1A, 4.5V |
| Supplier Device Package | X1-WLB0808-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±5V |
| Vgs(th) (Max) @ Id | 700mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
