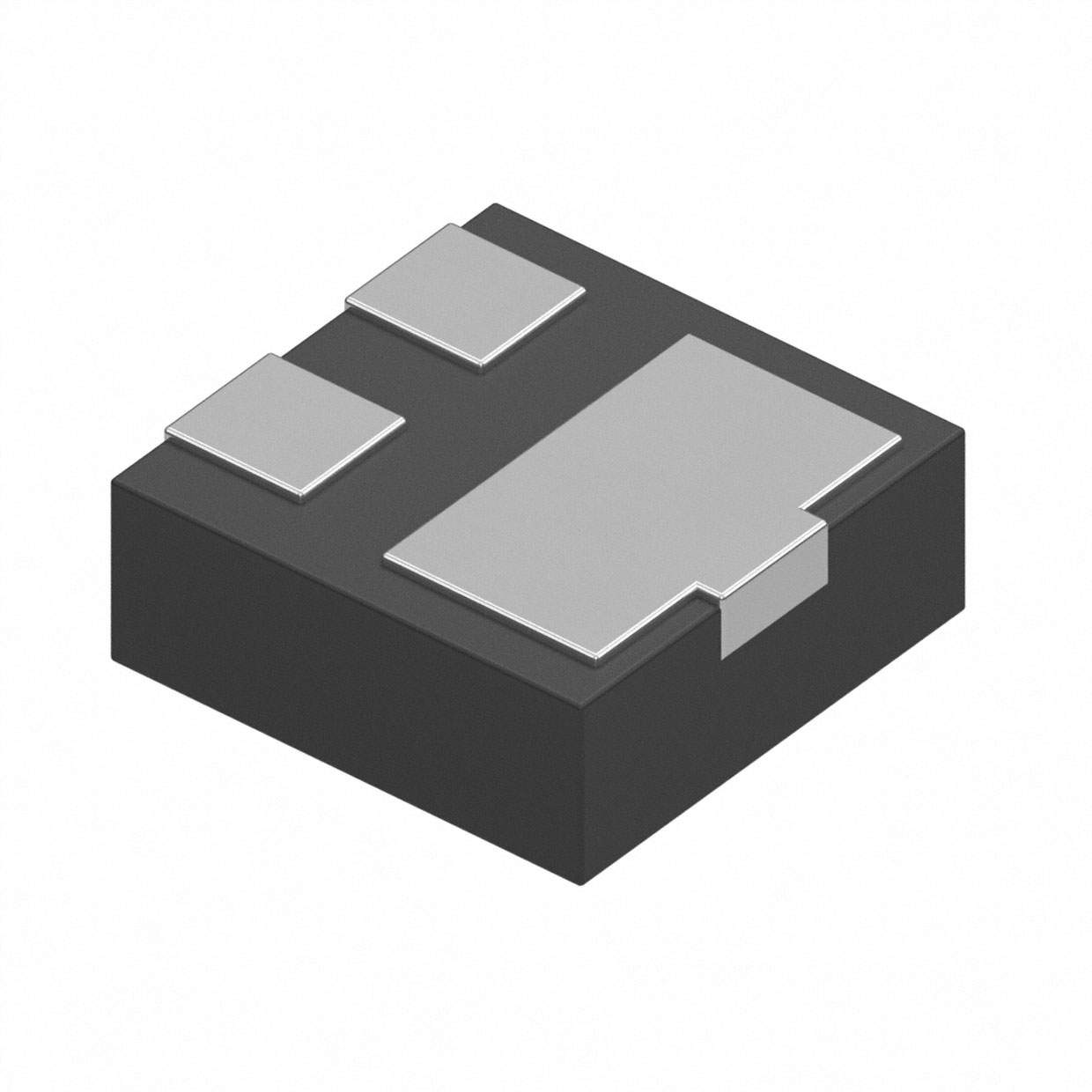

DMN1045UFR4-7
MOSFET N-CH 12V 3.2A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN1045UFR4
DMN1045UFR4-7 Hakkında
DMN1045UFR4-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source voltajında 3.2A sürekli drain akımı sağlayarak düşük güç uygulamalarında anahtarlama ve amplifikasyon görevlerini yerine getirir. 45mΩ maksimum RDS(on) değeri ile verimli işlem sağlar. Surface mount 3-XFDFN paketi sayesinde kompakt PCB tasarımlarına uygundur. -55°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığı endüstriyel ve otomotiv uygulamalarında kullanılmaya elverişlidir. LED kontrolü, motor sürücüsü, güç yönetimi ve anahtarlamacı devrelerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 375 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3.2A, 4.5V |
| Supplier Device Package | X2-DFN1010-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
