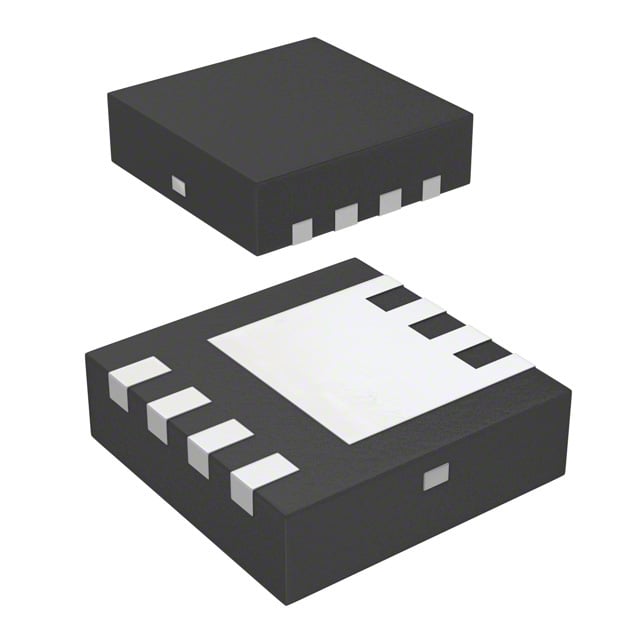

DMG4800LFG-7
MOSFET N-CH 30V 7.44A 8DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMG4800LF
DMG4800LFG-7 Hakkında
DMG4800LFG-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajı ve 7.44A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 8-PowerUDFN kompakt paketinde sunulan bu bileşen, düşük on-state direnç (17mOhm @ 9A, 10V) sayesinde enerji verimliliği sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) nedeniyle endüstriyel ve tüketici uygulamalarında kullanılır. DC-DC convertörlerde, motor kontrolü devrelerinde, güç yönetimi sistemlerinde ve anahtarlama uygulamalarında tercih edilen bir bileşendir. Düşük gate charge (9.47nC @ 5V) ile hızlı komütasyon özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.44A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.47 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 798 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power Dissipation (Max) | 940mW (Ta) |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 9A, 10V |
| Supplier Device Package | U-DFN3030-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
