Transistörler - FET, MOSFET - Tekil

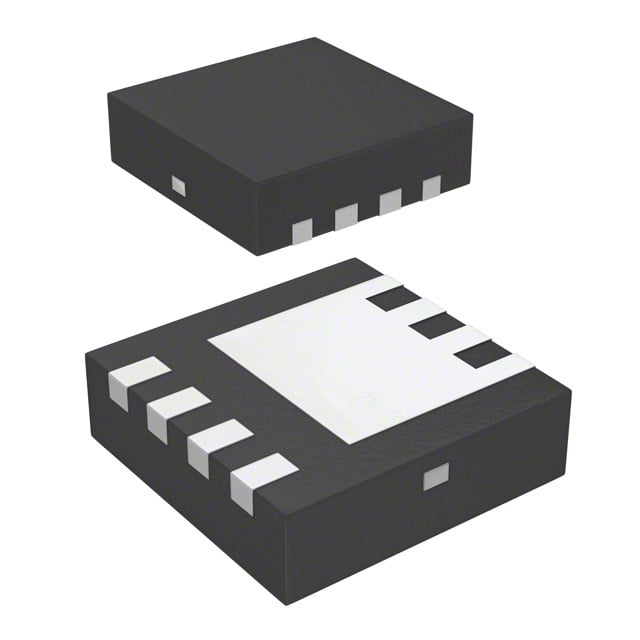

DMG4468LFG-7
MOSFET N-CH 30V 7.62A 8DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMG4468LFG
DMG4468LFG-7 Hakkında
DMG4468LFG-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 7.62A sürekli drenaj akımı kapasitesiyle, düşük güç uygulamalarında anahtarlama ve amplifikasyon görevleri için tasarlanmıştır. 15mOhm RDS(on) değeri ile verimli güç yönetimi sağlar. 8-pin PowerUDFN paket tipinde sunulan bu komponent, -55°C ile +150°C sıcaklık aralığında çalışır. Switch mode power supplies (SMPS), DC-DC konvertörler, motor kontrol devreleri ve diğer güç yönetimi uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.62A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.85 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 867 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power Dissipation (Max) | 990mW (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 11.6A, 10V |
| Supplier Device Package | U-DFN3030-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
