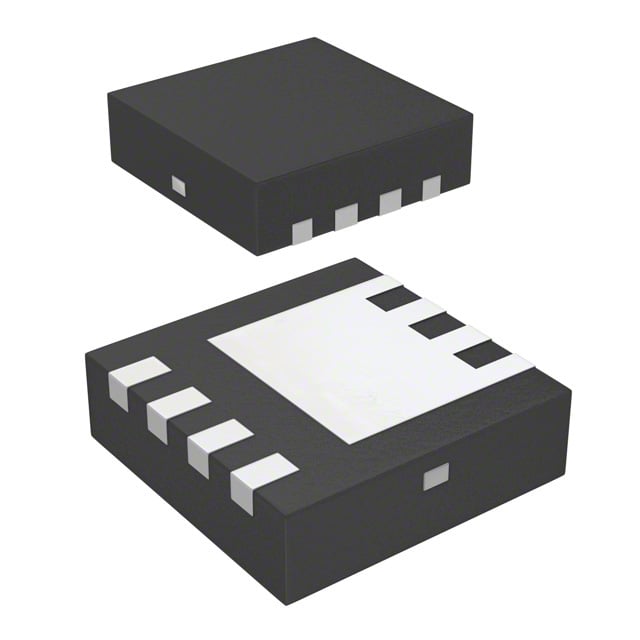

DMG4468LFG
MOSFET N-CH 30V 7.62A 8DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMG4468LF
DMG4468LFG Hakkında
DMG4468LFG, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 7.62A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 8-PowerUDFN paketinde sunulan bu transistör, 10mOhm düşük on-direnç (Rds On) değeri ile yüksek verimlilik sağlar. Anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve motor kontrol sistemlerinde kullanılmaktadır. -55°C ile 150°C arasında çalışabilir ve maksimum 990mW güç tüketimine sahiptir. 18.85nC gate charge değeri hızlı komütasyonu mümkün kılar. Surface mount teknolojisi ile PCB entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.62A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.85 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 867 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Market |
| Power Dissipation (Max) | 990mW (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 11.6A, 10V |
| Supplier Device Package | U-DFN3030-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
