Transistörler - FET, MOSFET - Tekil
DKI06186

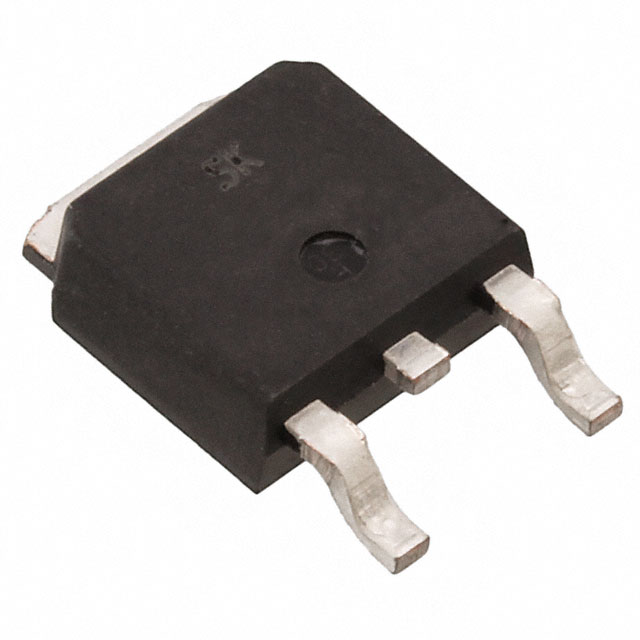

MOSFET N-CH 60V 31A TO252
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DKI06186
DKI06186 Hakkında
DKI06186, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 31A sürekli dren akımı ile orta güç uygulamalarında kullanılır. 15mΩ maksimum Rds(on) değeri ile verimli anahtarlama sağlar. TO-252 (DPak) paketinde sunulan bu bileşen, motor kontrol devreleri, güç yönetimi uygulamaları, DC-DC dönüştürücüler ve anahtarlama güç kaynakları gibi alanlarda kullanılır. Maksimum 150°C çalışma sıcaklığına sahiptir. Bileşenin üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 31A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1510 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 37W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 15.5A, 10V |
| Supplier Device Package | TO-252 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 350µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
