Transistörler - FET, MOSFET - Tekil
DKI04077

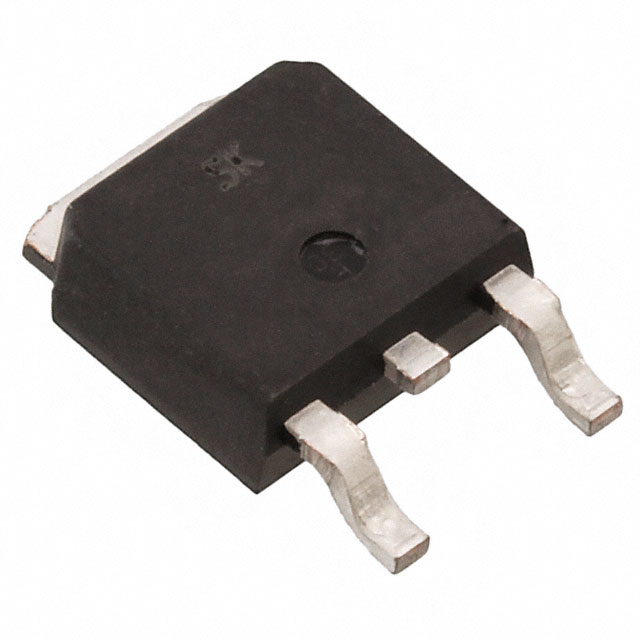

MOSFET N-CH 40V 47A TO252
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DKI04077
DKI04077 Hakkında
DKI04077, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 47A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. TO-252 (DPak) SMD paketinde sunulan bu bileşen, düşük on-state direnci (8.9mOhm @ 10V, 23.3A) sayesinde enerji kaybını minimize eder. Maksimum 150°C çalışma sıcaklığı ve 37W güç dağıtım kapasitesi ile anahtarlama devreleri, motor kontrol uygulamaları, güç yönetimi ve DC-DC dönüştürücülerinde yer alır. 2.5V eşik gerilimi ile TTL/CMOS lojik seviyeleriyle uyumludur. Bileşen kullanımı dışında kalsa da, yerine koymak için benzer spesifikasyonlara sahip alternatif MOSFET'ler değerlendirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 47A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1470 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 37W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.9mOhm @ 23.3A, 10V |
| Supplier Device Package | TO-252 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 350µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
