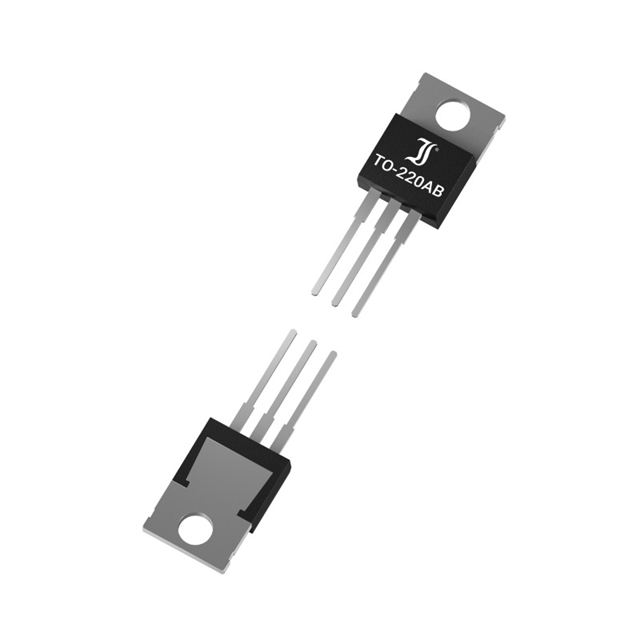

DIT150N03
MOSFET N-CH 30V 150A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT150N03
DIT150N03 Hakkında
DIT150N03, DComponents tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajında 150A sürekli drenaj akımı kapasitesine sahiptir. Maksimum 3mΩ on-resistance değeri ile düşük güç kaybı sağlar. TO-220-3 paketinde sağlanan bu bileşen, güç yönetimi uygulamalarında, DC/DC dönüştürücülerde, motor kontrol devrelerinde ve yüksek akım anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışan cihaz, maksimum 130W güç yayılımı kapasitesi ile endüstriyel ve ticari uygulamalara uygundur. Through-hole montaj tipi sayesinde manuel lehimlemeye ve prototiplemeye elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 20A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
