DIT120N08

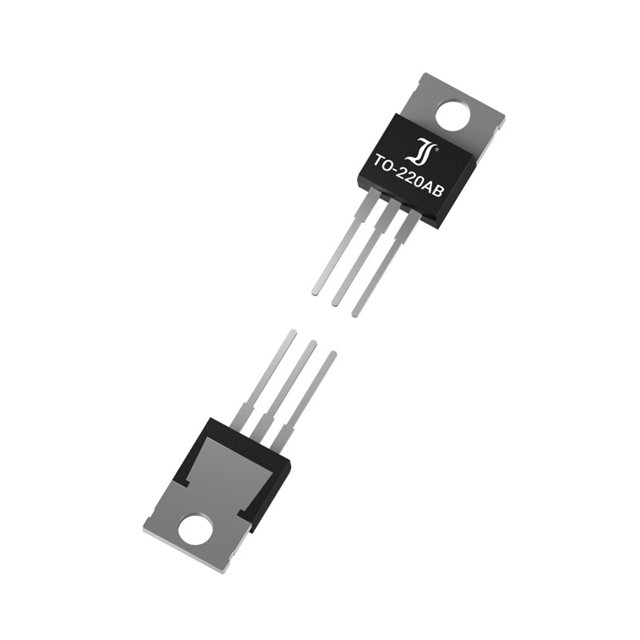

MOSFET N-CH 80V 120A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT120N08
DIT120N08 Hakkında
DIT120N08, DComponents tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source voltaj (Vdss) kapasitesi ve 120A sürekli drain akımı ile yüksek güç uygulamalarında kullanılmaya uygun bir bileşendir. 6mΩ maksimum on-dirençi (Rds On) ile düşük enerji kaybı sağlar. TO-220-3 paketinde sunulan bu transistör, anahtarlama devreleri, motor kontrol uygulamaları, güç kaynakları ve endüstriyel elektronik sistemlerde yaygın olarak kullanılır. -55°C ile 175°C arası çalışma sıcaklığı aralığında güvenilir performans sunar. 220W maksimum güç tüketimi kapasitesi ile termal yönetim açısından sağlam bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 163 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6500 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 220W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 40A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
