DIT100N10

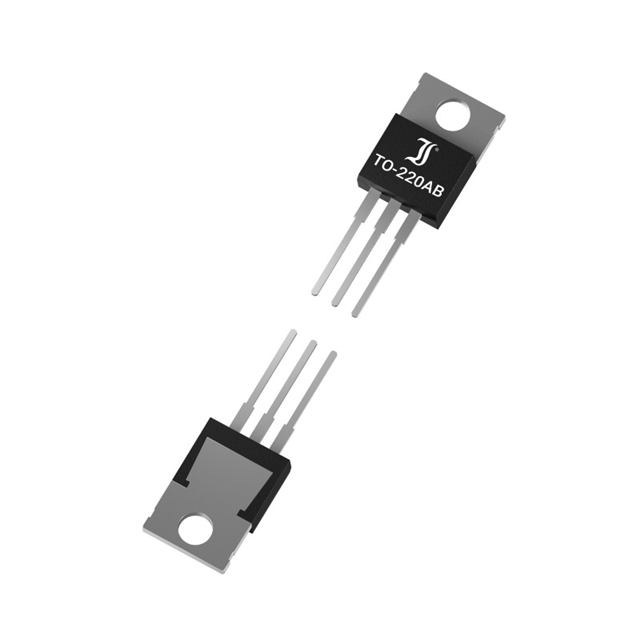

MOSFET N-CH 100V 100A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT100N10
DIT100N10 Hakkında
DIT100N10, DComponents tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 100A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paketinde sunulan bu bileşen, güç kontrol ve switching uygulamalarında kullanılır. 13mΩ maksimum RDS(on) değeri ile verimli enerji transferi sağlar. -55°C ile 175°C arasında çalışabilen ve 200W güç saçabilen bu MOSFET, endüstriyel kontrol devreleri, DC-DC dönüştürücüler, motor sürücüleri ve elektrik aletlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 85 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4800 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 40A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
