DIT095N08

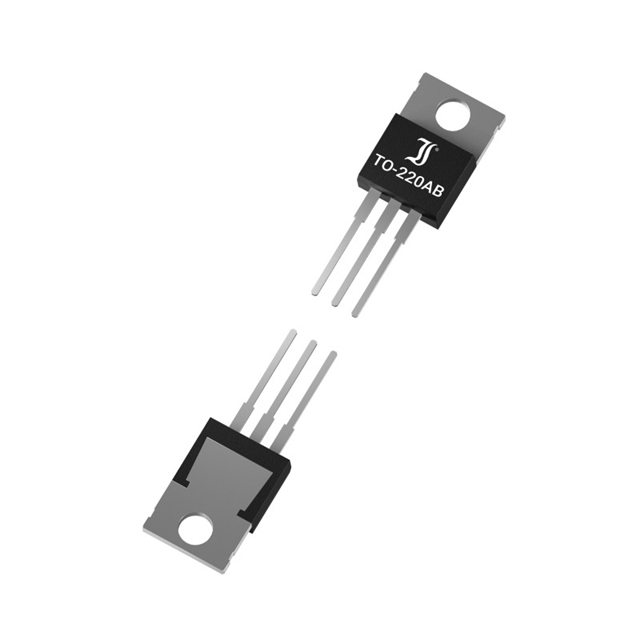

MOSFET N-CH 80V 95A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT095N08
DIT095N08 Hakkında
DIT095N08, DComponents tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source gerilimi (Vdss) ile 95A sürekli drain akımı kapasitesine sahip olup, TO-220-3 paketinde sunulmaktadır. 10V gate sürüş geriliminde 8mΩ maksimum on-state direnç (Rds On) değerine sahiptir. 6800pF giriş kapasitansı (Ciss) ve 109nC gate yükü (Qg) özellikleri ile hızlı anahtarlamaya uygun tasarlanmıştır. -55°C ile +175°C işletme sıcaklık aralığında çalışabilen bileşen, 170W maksimum güç tüketim kapasitesine sahiptir. Güç dönüşüm devreleri, DC-DC dönüştürücüler, motor kontrol uygulamaları ve anahtarlamalı güç kaynaklarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 109 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6800 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 170W (Tc) |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 40A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
