DIT090N06

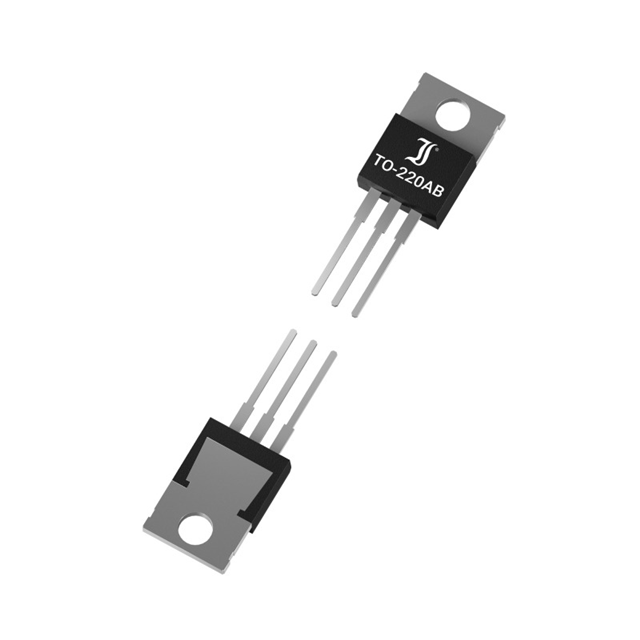

MOSFET N-CH 65V 90A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT090N06
DIT090N06 Hakkında
DIT090N06, DComponents tarafından üretilen N-Channel MOSFET transistördür. 65V drain-source gerilimi ve 90A sürekli drenaj akımı ile yüksek akım uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, güç elektronikleri, motor kontrol devreleri, anahtarlama güç kaynakları ve DC-DC dönüştürücülerde yaygın olarak uygulanır. 7mΩ maksimum RDS(on) değeri ile düşük kondüktans kaybı sağlar. -55°C ile +175°C arasında çalışabilir ve 160W'a kadar güç tüketebilir. Gate charge değeri 94nC (@10V) olup, hızlı anahtarlama uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Tc) |
| Drain to Source Voltage (Vdss) | 65 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 94 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 160W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 30A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
