DIT085N10

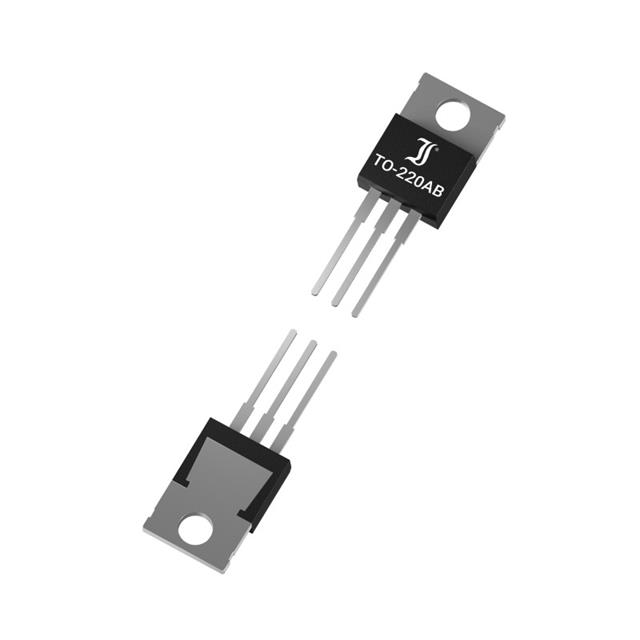

MOSFET, 100V, 85A, N, 61.9W
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT085N10
DIT085N10 Hakkında
DIT085N10, DComponents tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi (Vdss) ile 85A sürekli drain akımı sağlayan bu bileşen, güç elektronikleri uygulamalarında anahtarlama işlevlerini yerine getirir. TO-220-3 paketinde sunulan transistör, maksimum 4.8mΩ on-resistance değeri ile verimli çalışma olanağı tanır. -55°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığında stabil performans sunar. Motor kontrol devreleri, güç kaynakları, invertörler ve endüstriyel anahtarlama uygulamalarında yaygın olarak kullanılır. 62.5W maksimum güç tüketimiyle yüksek akımların kontrolü gerektiren tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 75 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1242 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 62.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.8mOhm @ 50A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
