Transistörler - FET, MOSFET - Tekil
DIT050N06

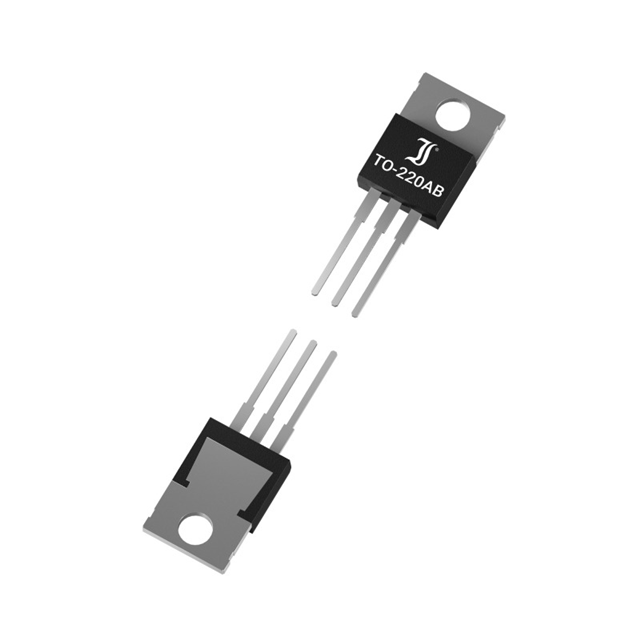

MOSFET N-CH 60V 50A TO220AB
- Üretici
- DComponents
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DIT050N06
DIT050N06 Hakkında
DIT050N06, 60V drain-source gerilimi ve 50A sürekli drain akımı kapasitesine sahip N-channel MOSFET transistörüdür. TO-220-3 paketinde sunulan bu bileşen, 20mOhm maksimum RDS(on) değeri ile güç anahtarlama uygulamalarında düşük ısıl kayıp sağlar. -55°C ile 175°C arasında çalışabilen DIT050N06, güç kaynakları, motor kontrolü, LED sürücüleri ve güç yönetimi devrelerinde yaygın olarak kullanılır. 85W maksimum güç dağıtım kapasitesi ve 50nC gate charge özelliği ile hızlı anahtarlamaya uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2050 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 85W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 20A, 10V |
| Supplier Device Package | TO-220AB |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
