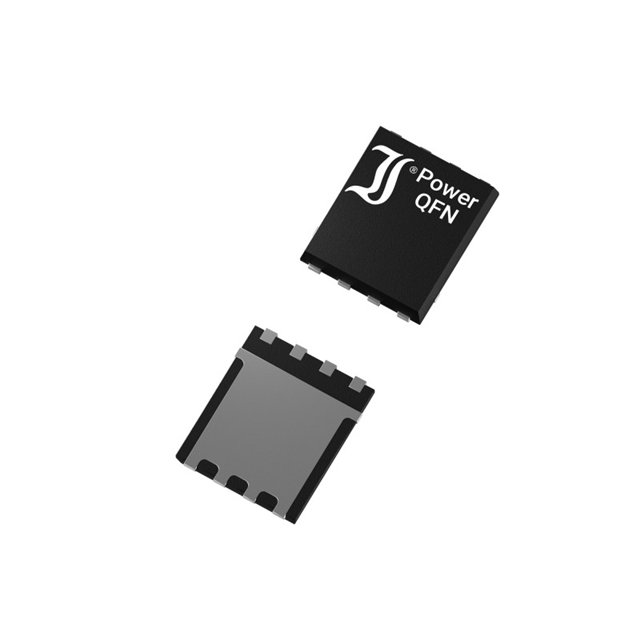

DI150N03PQ
MOSFET N-CH 30V 100A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI150N03PQ
DI150N03PQ Hakkında
DI150N03PQ, DComponents tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 100A sürekli drenaj akımı kapasitesine sahiptir. 8-PowerTDFN (5x6) yüzey montajlı paket içinde sunulan bu bileşen, 1.1mΩ maksimum Rds(on) değeriyle düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışabilen DI150N03PQ, güç yönetimi uygulamaları, motor kontrolü, anahtarlama devreleri ve DC-DC dönüştürücülerde yaygın olarak kullanılır. 37nC gate charge ve 5100pF input capacitance değerleri hızlı anahtarlama performansı garantiler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5100 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 86W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.1mOhm @ 25A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
