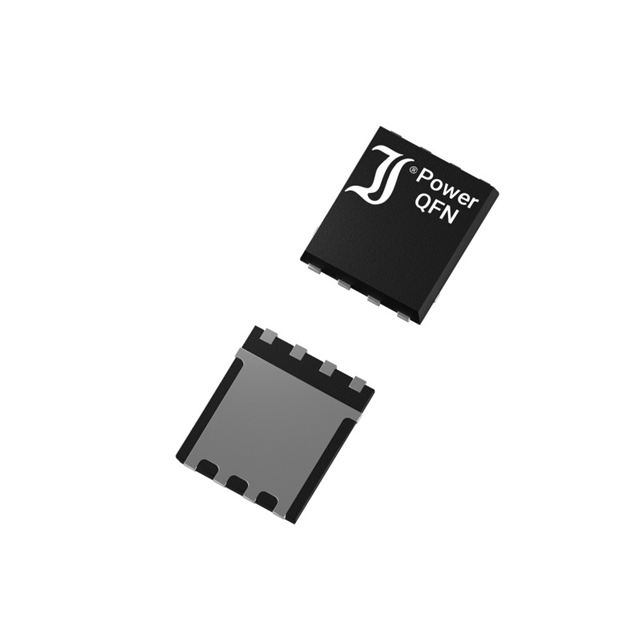

DI110N15PQ
MOSFET N-CH 150V 110A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI110N15PQ
DI110N15PQ Hakkında
DI110N15PQ, DComponents tarafından üretilen yüksek akım kapasitesine sahip N-Channel MOSFET transistördür. 150V drain-source voltaj ve 110A sürekli drain akımı ile tasarlanmıştır. 8-QFN (5x6) yüzey monte paketinde sunulan bu bileşen, 10V drive voltajında 12mΩ maksimum RDS(on) değerine sahiptir. -55°C ile 150°C arasında çalışabilen DI110N15PQ, anahtarlama uygulamaları, güç yönetimi devreleri, motor sürücüleri ve inverter tasarımlarında kullanılır. 56W maksimum güç dağılımı kapasitesi ile endüstriyel ve otomotiv uygulamalarında tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4700 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 56W (Tc) |
| Rds On (Max) @ Id, Vgs | 12mOhm @ 60A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
