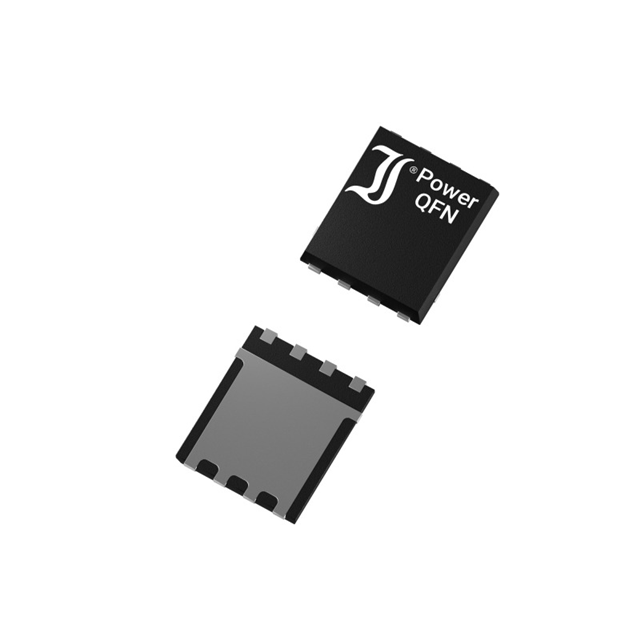

DI110N04PQ-AQ
MOSFET, 40V, 110A, 42W
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI110N04PQ
DI110N04PQ-AQ Hakkında
DI110N04PQ-AQ, DComponents tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltaj ve 110A sürekli drenaj akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 2.5mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. Surface Mount 8-PowerTDFN (5x6mm) paketi ile kompakt devre tasarımlarına uygun. -55°C ile 150°C arasında çalışan bu transistör, motor sürücüleri, DC-DC konvertörleri, güç kaynakları ve endüstriyel kontrol devreleri gibi anahtarlama uygulamalarında tercih edilir. 48nC gate charge ve 2980pF input capacitance değerleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2980 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 23A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
