DI110N03PQ

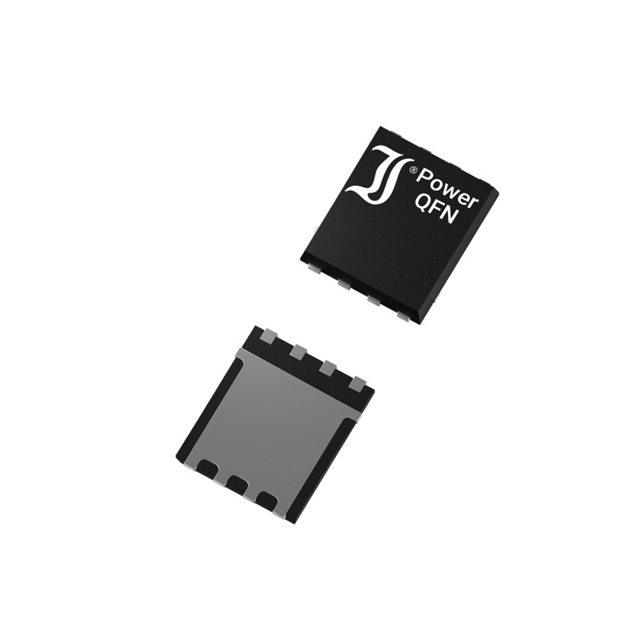

MOSFET N-CH 30V 110A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI110N03PQ
DI110N03PQ Hakkında
DI110N03PQ, DComponents tarafından üretilen 30V N-Channel MOSFET transistördür. 110A sürekli dren akımı kapasitesi ve 2.65mOhm maksimum RDS(on) değeri ile düşük kayıplarla yüksek akım uygulamalarında kullanılır. 8-QFN (5x6) yüzey monte paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, batarya yönetim sistemleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen DI110N03PQ, 56W maksimum güç tüketimi ile endüstriyel ve otomotiv uygulamalarına uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1860 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 56W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.65mOhm @ 20A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
