Transistörler - FET, MOSFET - Tekil

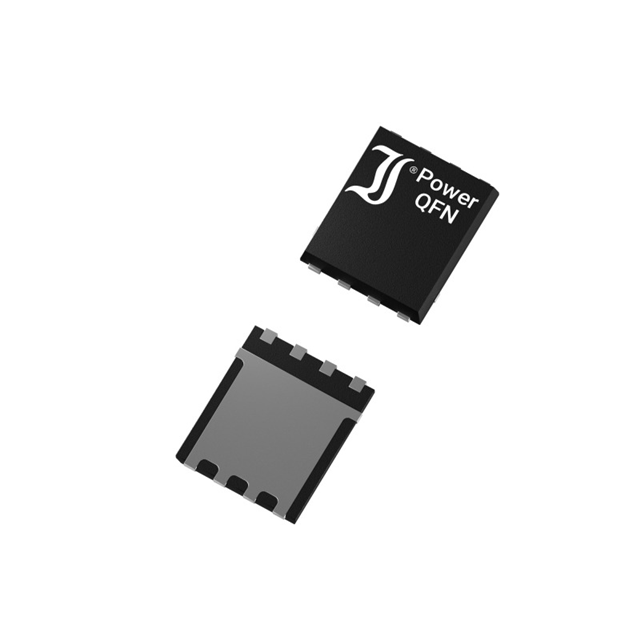

DI100N10PQ
MOSFET N-CH 100V 100A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI100N10PQ
DI100N10PQ Hakkında
DI100N10PQ, DComponents tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilim ve 100A sürekli dren akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 5mΩ on-state direnci (RDS On) ile düşük enerji kaybı sağlar. 8-QFN (5x6) yüzey montajlı paket ile kompakt tasarımlar için uygundur. Motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile +175°C çalışma sıcaklık aralığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 64 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3400 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 250W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 30A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
