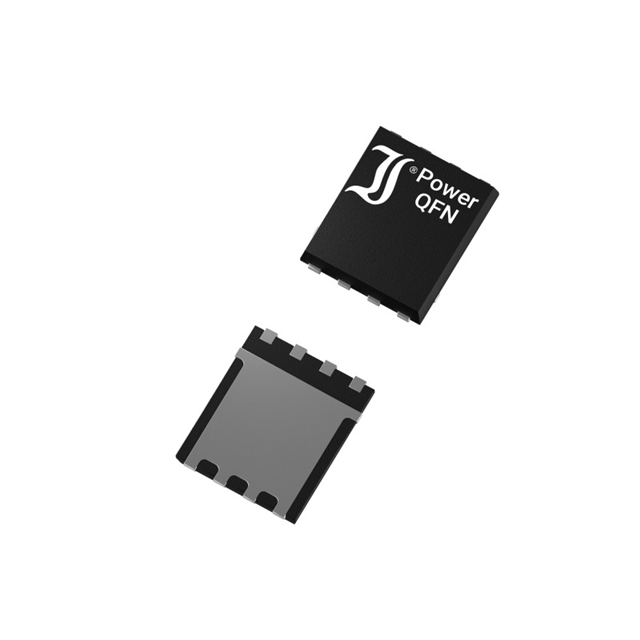

DI080N06PQ
MOSFET N-CH 60V 80A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI080N06PQ
DI080N06PQ Hakkında
DI080N06PQ, DComponents tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltaj ve 80A sürekli drain akımı kapasitesi ile güç yönetimi, motor kontrolü, DC-DC konvertörler ve ağır akım anahtar uygulamalarında kullanılır. 3.6mΩ (10V, 40A) on-state direnci ve 56nC gate charge değerleriyle düşük güç kaybı sağlar. 8-QFN (5x6mm) yüzeye monte paket ile kompakt tasarımlara uygun olup, -55°C ile 150°C arasında çalışabilir. 80W maksimum güç tüketimi kapasitesi ile endüstriyel ve otomotiv uygulamalarına uygunluğu vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 56 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3500 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 80W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.6mOhm @ 40A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
