DI080N03PQ

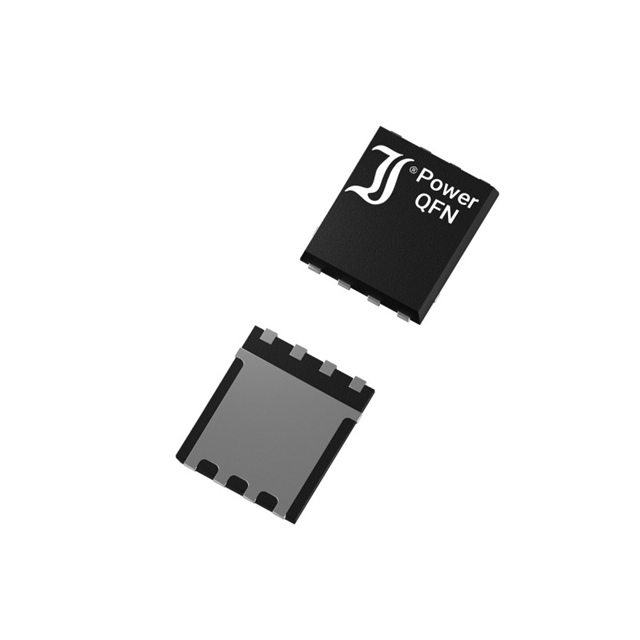

MOSFET N-CH 30V 80A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI080N03PQ
DI080N03PQ Hakkında
DI080N03PQ, DComponents tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilim, 80A sürekli drenaj akımı ve 1.9mΩ maksimum on-resistance değerleriyle düşük enerji kaybı sağlayan bir anahtarlama elemanıdır. 8-pin PowerTDFN (5x6mm) yüzey montaj paketinde sunulur. -55°C ile +150°C arasında çalışabilen bu bileşen, güç yönetimi uygulamaları, DC-DC dönüştürücüler, motor kontrolü ve batarya yönetim sistemlerinde yaygın olarak kullanılır. 4.5V ve 10V gate drive voltajlarında optimize edilmiş tasarımı, hızlı anahtarlama işlemleri ve yüksek akım kapasitesi gerektiren endüstriyel ve tüketici elektronikleri uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2800 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.9mOhm @ 20A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
