Transistörler - FET, MOSFET - Tekil

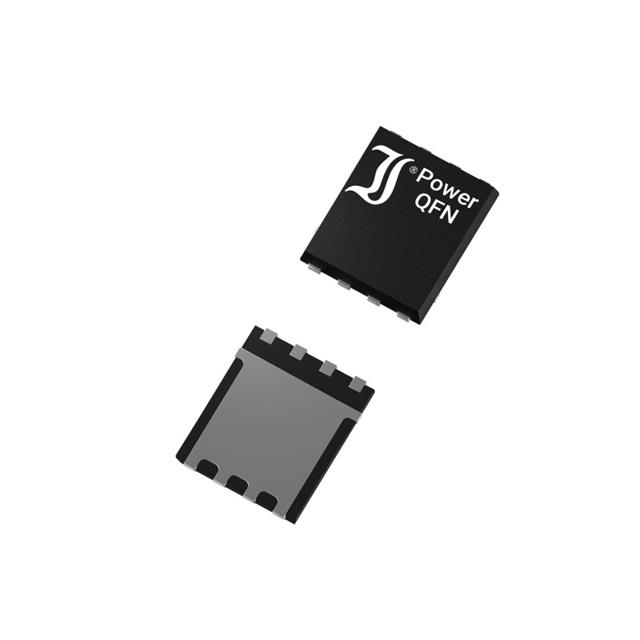

DI070P04PQ-AQ
MOSFET 40V 70A P 46W
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI070P04PQ
DI070P04PQ-AQ Hakkında
DI070P04PQ-AQ, DComponents tarafından üretilen 40V P-Channel MOSFET'tir. 70A sürekli dren akımı kapasitesi ve 46W maksimum güç tüketimi ile yüksek akım uygulamalarında kullanılır. 6.5mΩ on-resistance (@10V, 20A) değeri ile verimli anahtarlama sağlar. Surface mount 8-PowerTDFN paketi ile kompakt tasarımlara uygun. Güç kaynağı kontrol devreleri, batarya yönetimi, motorlu uygulamalar ve anahtarlamalı güç kaynağı tasarımlarında tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı desteği ile geniş uygulama alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 70A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 125 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7560 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 46W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 20A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
