DI070P04PQ

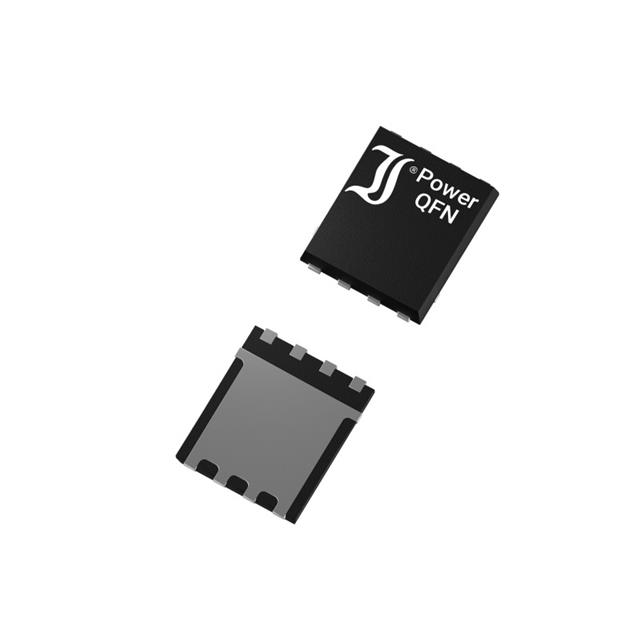

MOSFET 40V 70A P 46W
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI070P04PQ
DI070P04PQ Hakkında
DI070P04PQ, DComponents tarafından üretilen P-Channel MOSFET transistörüdür. 40V drain-source voltajı ve 70A sürekli dren akımı kapasitesine sahiptir. 6.5mΩ maksimum RDS(on) değeri ile düşük açık devre direnci sunar. 8-PowerTDFN (5x6) yüzey montaj paketi ile kompakt tasarımlar için uygundur. ±20V gate-source voltaj aralığında çalışır. -55°C ile +150°C sıcaklık aralığında kullanılabilir. Anahtarlama uygulamaları, motor kontrol, güç yönetimi ve batarya hücre yönetim sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 70A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 125 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7560 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 46W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 20A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
