Transistörler - FET, MOSFET - Tekil

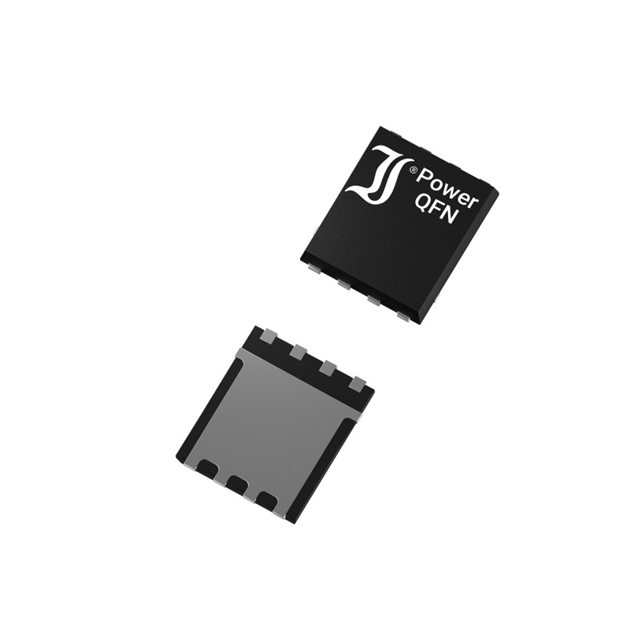

DI068N03PQ-AQ
MOSFET N-CH 30V 68A 8QFN
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI068N03PQ
DI068N03PQ-AQ Hakkında
DI068N03PQ-AQ, DComponents tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajında 68A sürekli akım kapasitesine sahip olan bu bileşen, düşük on-resistance (4mOhm @ 20A, 10V) ile verimli güç yönetimi sağlar. 8-PowerTDFN (5x6) yüzey montaj paketinde sunulan transistör, -55°C ile +150°C arasında güvenli çalışma aralığına sahiptir. Gate charge değeri 79nC @ 10V olup, hızlı switching uygulamalarında kullanılabilir. DC-DC dönüştürücüler, güç yönetim devreleri, motor kontrolü ve güç dağıtım uygulamalarında yaygın olarak tercih edilir. 25W maksimum güç tüketimi kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 68A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 79 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3650 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 20A, 10V |
| Supplier Device Package | 8-QFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
