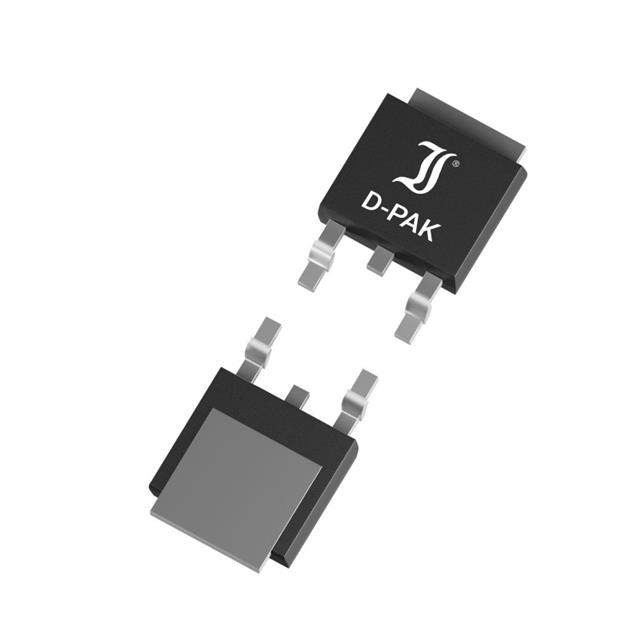

DI050N06D1
MOSFET, 60V, 50A, N, 42W
- Üretici
- DComponents
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI050N06D1
DI050N06D1 Hakkında
DI050N06D1, DComponents tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 50A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-252 (DPak) paketinde sunulan bu bileşen, 11mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. DC-DC dönüştürücüler, motor kontrolü, güç yönetimi devreleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışabilir ve 42W maksimum güç dağıtımı toleransına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 65 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 825 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 11mOhm @ 10A, 10V |
| Supplier Device Package | TO-252-3 (DPAK) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
