Transistörler - FET, MOSFET - Tekil

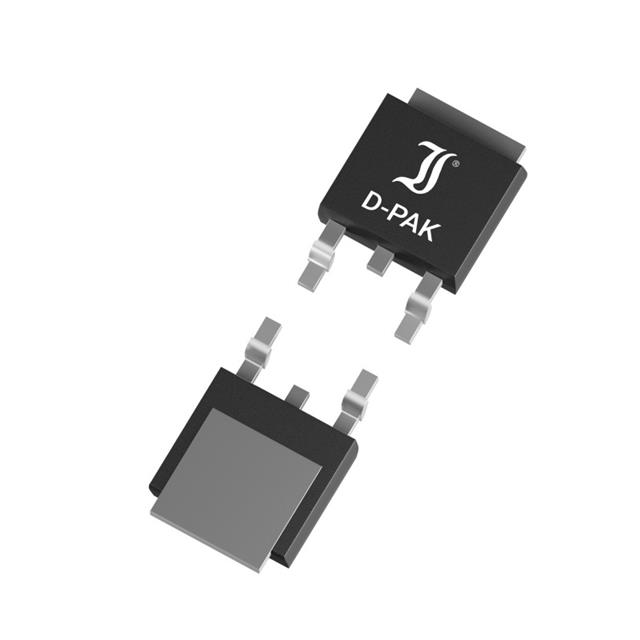

DI040P04D1-AQ
MOSFET -40V -40A P 52W
- Üretici
- DComponents
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI040P04D1
DI040P04D1-AQ Hakkında
DI040P04D1-AQ, DComponents tarafından üretilen P-Channel MOSFET transistörüdür. 40V Drain-Source gerilimi ve 40A sürekli drenaj akımı kapasitesiyle, 52W güç dağılım yeteneğine sahiptir. 15mΩ maksimum RDS(on) değeri ile düşük güç kaybı sağlar. TO-252-3 (DPak) yüzey montaj paketinde sunulur. -55°C ile +150°C arasında çalışma sıcaklığında, güç elektronikleri uygulamalarında anahtarlama elemanı olarak kullanılır. LED sürücüleri, motor kontrol devreleri, güç kaynakları ve analog elektronik uygulamalarında tercih edilir. ±20V maksimum gate gerilimi ve 2.5V threshold voltajı ile güvenli komutasyonu destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 59 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3538 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 52W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 10A, 10V |
| Supplier Device Package | TO-252-3 (DPAK) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
