Transistörler - FET, MOSFET - Tekil

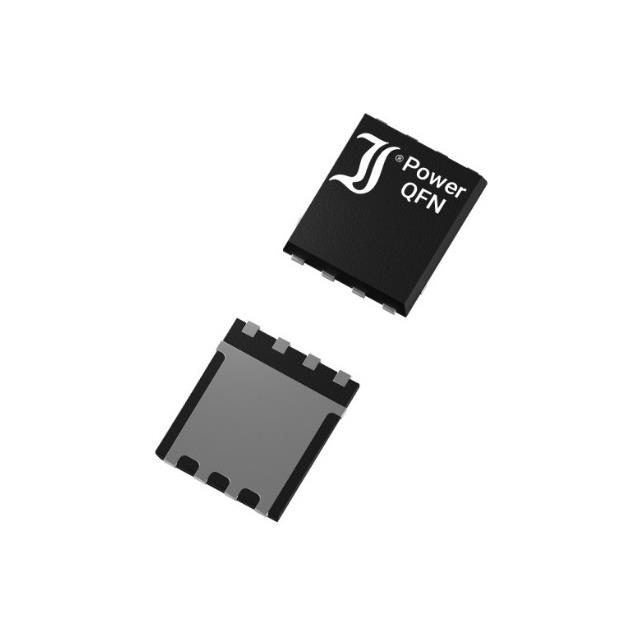

DI035P04PT
MOSFET, -40V, -35A, 25W
- Üretici
- DComponents
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI035P04PT
DI035P04PT Hakkında
DI035P04PT, DComponents tarafından üretilen P-Channel MOSFET transistördür. -40V drain-source voltaj ve 35A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. Düşük on-resistance (RDS on: 19mOhm @ 10V) sayesinde ısıl kaybı minimize eder. 8-pin PowerWDFN (3x3mm) SMD paket ile PCB entegrasyonu sağlar. -55°C ile 150°C arasında çalışabilir. Güç yönetimi, motor kontrol, DC-DC dönüştürücüler ve batarya yönetim sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2570 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 10A, 10V |
| Supplier Device Package | 8-QFN (3x3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
