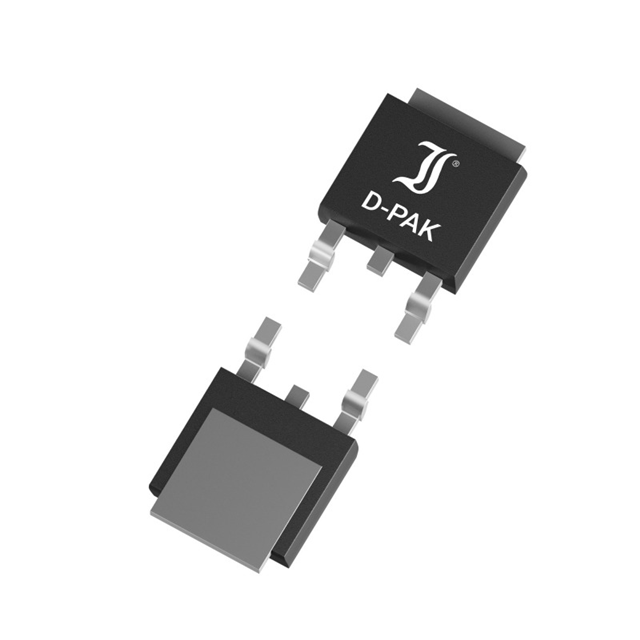

DI020N06D1
MOSFET N-CH 60V 20A TO252-3 DPAK
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI020N06D1
DI020N06D1 Hakkında
DI020N06D1, Diotec Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltajında 20A sürekli drenaj akımı sağlayan bu bileşen, güç elektronik uygulamalarında anahtarlama işlevini gerçekleştirir. 35mΩ maksimum RDS(on) değeri ile düşük ısıl dirençli tasarım sunarak verimli çalışma imkanı tanır. TO-252-3 (DPak) yüzey montajlı paket tipinde tasarlanan komponent, endüstriyel kontrol devreleri, motor sürücüler, DC-DC konvertörler ve güç yönetimi uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilen geniş sıcaklık aralığı ve 45W güç yayılım kapasitesi, çeşitli ortamlar ve yüksek güç gerektiren tasarımlarda esneklik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 590 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 20A, 10V |
| Supplier Device Package | TO-252-3, DPak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
