Transistörler - FET, MOSFET - Tekil
DI015N25D1

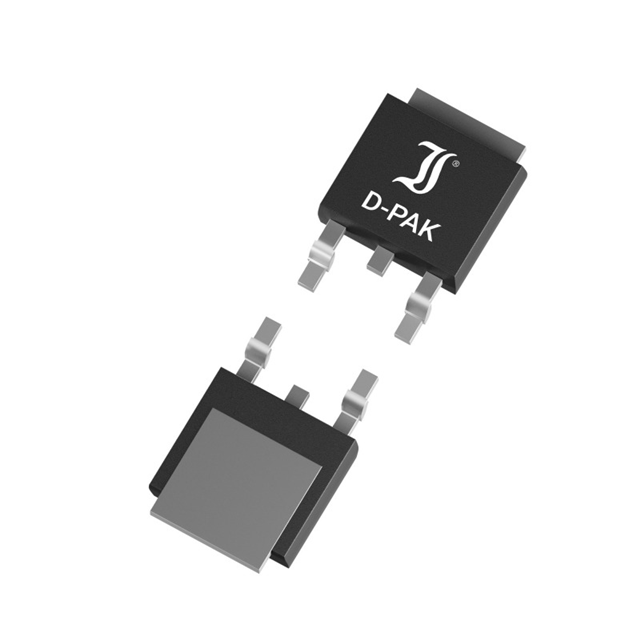

MOSFET N-CH 250V 15A TO252-3
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DI015N25D1
DI015N25D1 Hakkında
DI015N25D1, Diotec Semiconductor tarafından üretilen N-Channel MOSFET transistörüdür. 250V drain-source gerilimi ve 15A sürekli drain akımı kapasitesiyle, güç yönetimi ve anahtarlama uygulamalarında kullanılır. TO-252 (DPak) yüzey montaj paketinde sunulan bu bileşen, 10V gate sürüş geriliminde 255mΩ on-direnci ile verimli çalışır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında, endüstriyel otomasyon, güç kaynakları, motor kontrolü ve anahtarlama devreleri gibi uygulamalarda tercih edilir. 140W maksimum güç dağılımı kapasitesi ile yüksek enerji uygulamalarına uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 475 pF @ 125 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 140W (Tc) |
| Rds On (Max) @ Id, Vgs | 255mOhm @ 15A, 10V |
| Supplier Device Package | TO-252-3, DPak |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
