Transistörler - FET, MOSFET - Tekil

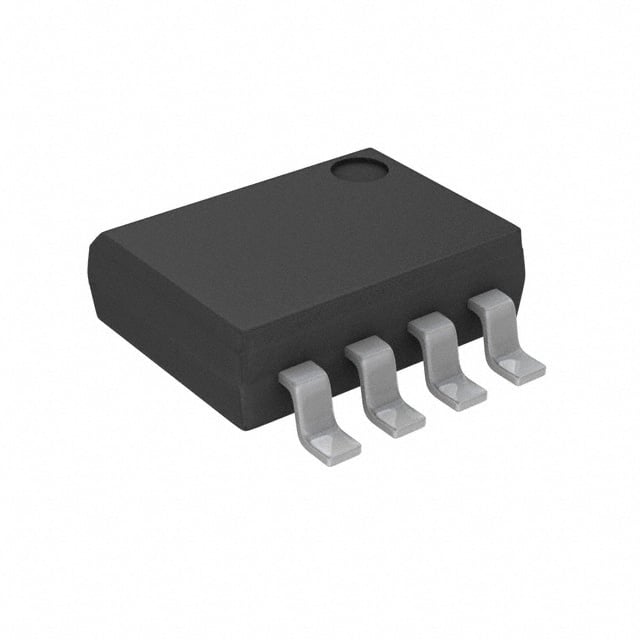

CWDM305P TR13 PBFREE
MOSFET P-CH 30V 5.3A 8SOIC
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 8-SOIC
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CWDM305P
CWDM305P TR13 PBFREE Hakkında
CWDM305P TR13 PBFREE, Central Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilim desteği ile 5.3A sürekli drenaj akımı sağlayarak orta güç uygulamalarında kullanılır. 72mOhm maksimum on-direnci (RDS(on)) ile verimli anahtarlama performansı sunar. 8-SOIC yüzey montaj paketinde sunulan bu bileşen, 2W maksimum güç yayını kapasitesine sahiptir. Kısa gate charge (7nC @ 5V) hızlı anahtarlama işlemleri sağlar. Powerline anahtarlama, analog anahtarlar, solenoid kontrol ve genel dijital çıkış uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.3A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 590 pF @ 10 V |
| Mounting Type | Surface Mount |
| Part Status | Active |
| Power Dissipation (Max) | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 2.7A, 10V |
| Supplier Device Package | 8-SOIC |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 16V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
