Transistörler - FET, MOSFET - Tekil

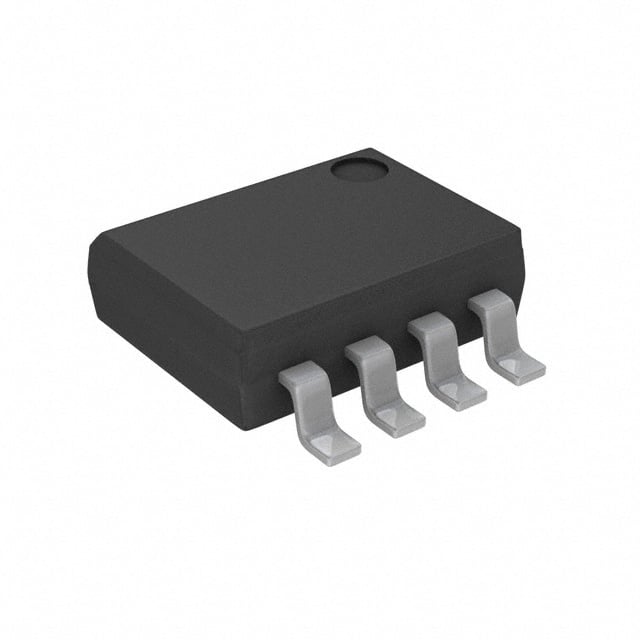

CWDM305N TR13 PBFREE
MOSFET N-CH 30V 5.8A 8SOIC
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 8-SOIC
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CWDM305N
CWDM305N TR13 PBFREE Hakkında
CWDM305N TR13 PBFREE, Central Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilim ve 5.8A sürekli drain akımı ile çalışan bu bileşen, 8-SOIC yüzey montaj paketinde sunulmaktadır. 10V gate geriliminde 30mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Güç yönetimi uygulamaları, motor sürücüleri, anahtarlama devreleri ve güç dönüştürücü tasarımlarında yaygın olarak kullanılır. 2W maksimum güç yayılımı kapasitesi ile kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.3 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 560 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 2.9A, 10V |
| Supplier Device Package | 8-SOIC |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
