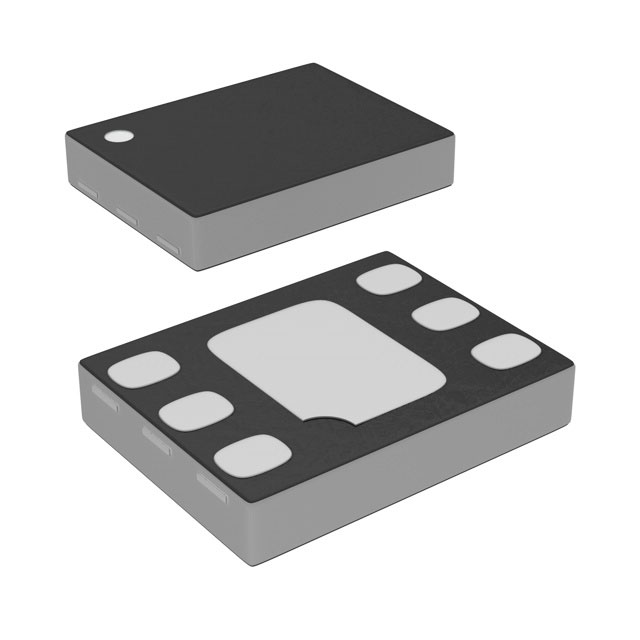

CTLDM7120-M621H TR
MOSFET N-CH 20V 1A TLM621H
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CTLDM7120
CTLDM7120-M621H TR Hakkında
CTLDM7120-M621H TR, Central Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltajı ve 1A sürekli drain akımı ile anahtarlama uygulamalarında kullanılır. 100mOhm (4.5V, 500mA) düşük Rds(on) değeri ile enerji verimliliği sağlar. 6-XFDFN SMD paketinde sunulan bu bileşen, -65°C ile +150°C arasında çalışabilir. TTL ve CMOS lojik seviyesi uyumlu gate sürücüsüne sahiptir. Güç yönetimi, motor kontrol, solenoid sürücü ve analogik anahtarlar gibi uygulamalarda tercih edilir. Maks 1.6W güç tüketimine ve 2.4nC gate charge'a sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 220 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 500mA, 4.5V |
| Supplier Device Package | TLM621H |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 8V |
| Vgs(th) (Max) @ Id | 1.2V @ 1mA |
