CSD25501F3T

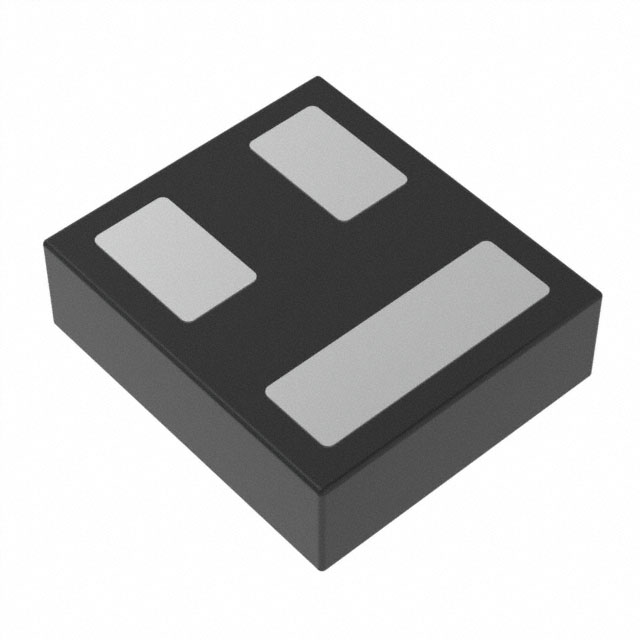

MOSFET P-CH 20V 3.6A 3LGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25501F3T
CSD25501F3T Hakkında
CSD25501F3T, Texas Instruments tarafından üretilen bir P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 3.6A sürekli drenaj akımı kapasitesi ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. 76mOhm maksimum on-resistance değeri ile düşük güç kaybı sağlar. Surface mount 3-LGA paket formatında sunulan bu bileşen, -55°C ile 150°C arasında çalışır. Güç kaynağı kontrolü, yük anahtarlaması, müzayede (multiplexing) ve ters polarite koruması gibi uygulamalarda tercih edilir. 1.33nC gate charge ve 385pF input capacitance özellikleri ile hızlı anahtarlama operasyonları gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.33 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 385 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFLGA |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 76mOhm @ 400mA, 4.5V |
| Supplier Device Package | 3-LGA (0.73x0.64) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -20V |
| Vgs(th) (Max) @ Id | 1.05V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
