CSD25501F3

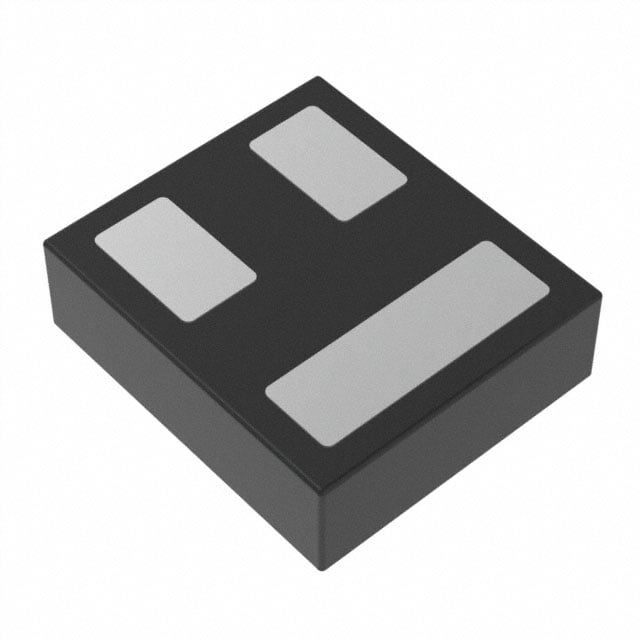

MOSFET P-CH 20V 3.6A 3LGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25501F3
CSD25501F3 Hakkında
CSD25501F3, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj kapasitesi ve 3.6A sürekli drain akımı ile tasarlanmıştır. 3-XFLGA yüzey montaj paketinde sunulan bu bileşen, düşük Rds(on) değeri (76mOhm @ 4.5V) sayesinde güç uygulamalarında verimli çalışma sağlar. -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. Anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve yük kontrolü gibi uygulamalarda kullanılır. Düşük gate charge (1.33nC) hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.33 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 385 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFLGA |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 76mOhm @ 400mA, 4.5V |
| Supplier Device Package | 3-LGA (0.73x0.64) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -20V |
| Vgs(th) (Max) @ Id | 1.05V @ 250µA |
