Transistörler - FET, MOSFET - Tekil
CSD25485F5T

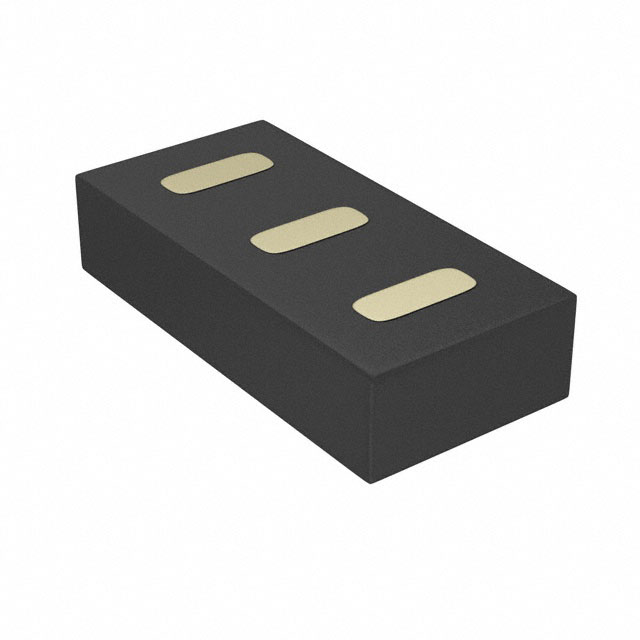

MOSFET P-CH 20V 5.3A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25485F5T
CSD25485F5T Hakkında
CSD25485F5T, Texas Instruments tarafından üretilen P-channel MOSFET transistörüdür. 20V drain-source voltajı ve 5.3A sürekli drain akımı ile çalışır. 3-PICOSTAR paketinde sunulan bu bileşen, düşük RDS(on) değeri (35mOhm @ 8V) sayesinde güç yönetimi uygulamalarında verimliliği artırır. Gümrük kapılı kontrol devrelerinde, güç dönüştürücülerinde, pil yönetim sistemlerinde ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bileşen, kompakt yüzey montaj tasarımı ile modern elektronik cihazlara entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.3A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 8V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 533 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 900mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -12V |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
