Transistörler - FET, MOSFET - Tekil

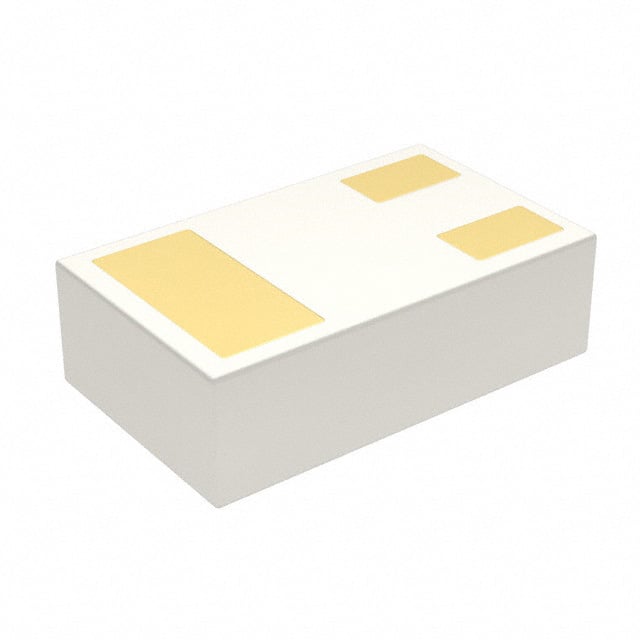

CSD25481F4
MOSFET P-CH 20V 2.5A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25481F4
CSD25481F4 Hakkında
Texas Instruments CSD25481F4, 20V drain-source voltajına sahip P-Channel MOSFET transistörüdür. 2.5A sürekli dren akımı ve 88mOhm maksimum RDS(on) değeri ile güç uygulamalarında kullanılmaya uygundur. 3-PICOSTAR kompakt yüzey montajlı paket içinde sunulan bileşen, -55°C ile 150°C arasında çalışabilir. Düşük gate charge (0.913nC @ 4.5V) ve düşük input kapasitans (189pF @ 10V) özellikleri ile hızlı anahtarlama süresi sağlar. Güç yönetimi, ters polarlık koruması, yük anahtarlaması ve DC-DC dönüştürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.913 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 189 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 88mOhm @ 500mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
