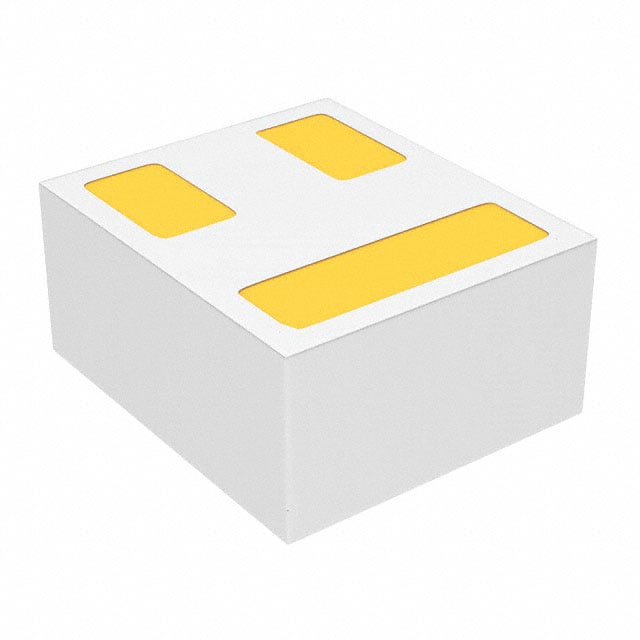

CSD25480F3
MOSFET P-CH 20V 1.7A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25480F3
CSD25480F3 Hakkında
CSD25480F3, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 1.7A sürekli dren akımı ile tasarlanmıştır. 3-PICOSTAR yüzey montajlı pakette sunulan bu bileşen, 8V gate geriliminde 132mOhm maksimum on-state direnci ile düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar. Maksimum 500mW güç tüketimi ile hafif ve kompakt uygulamalar için uygundur. Düşük gate charge (0.91nC @ 4.5V) ve input capacitance (155pF @ 10V) özellikleri hızlı anahtarlama gerektiren devre tasarımlarında kullanılır. Portable cihazlar, pil yönetimi, power management ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.7A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 8V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.91 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 155 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 132mOhm @ 400mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
