Transistörler - FET, MOSFET - Tekil

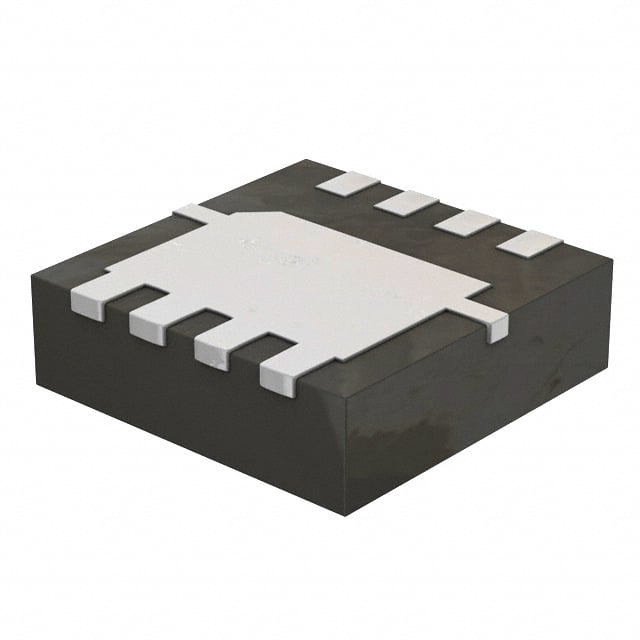

CSD25404Q3T
MOSFET P-CH 20V 104A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25404Q3
CSD25404Q3T Hakkında
CSD25404Q3T, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj desteği ile 104A sürekli akım kapasitesine sahiptir. 6.5mOhm on-resistance değeri ile düşük güç kaybı sağlar. 8-VSONP (3x3.15mm) SMD paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Gate charge 14.1nC ve input capacitance 2120pF özellikleriyle hızlı switching uygulamalarında kullanılır. Güç yönetimi, DC-DC dönüştürücüler, batarya şarj sistemleri ve endüstriyel motor sürücülerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 104A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2120 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 96W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 10A, 4.5V |
| Supplier Device Package | 8-VSONP (3x3.15) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.15V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
