Transistörler - FET, MOSFET - Tekil
CSD25402Q3A

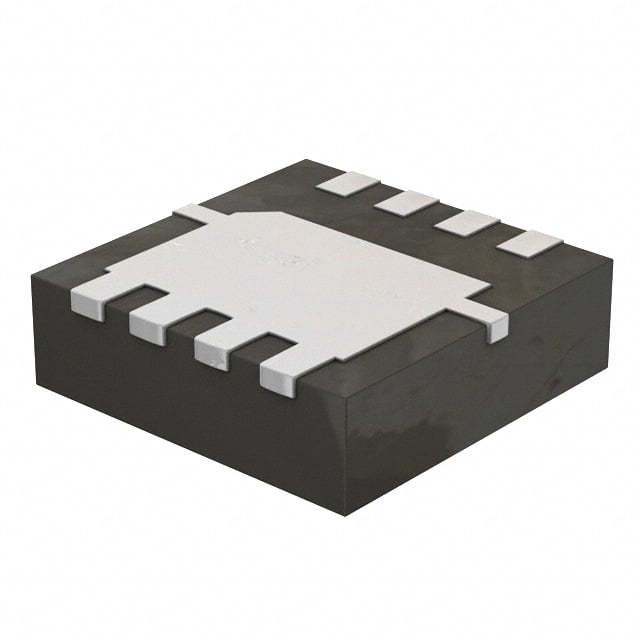

MOSFET P-CH 20V 76A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25402Q3A
CSD25402Q3A Hakkında
CSD25402Q3A, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ve 76A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. 8.9mOhm maksimum on-state direnci ile güç dönüştürme, motor kontrol, batarya yönetimi ve güç dağıtım sistemlerinde yer alır. Surface mount 8-VSONP paketinde sunulan bu bileşen, geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) stabil performans sağlar. Düşük gate charge ve input capacitance özellikleri ile hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 76A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1790 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 69W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.9mOhm @ 10A, 4.5V |
| Supplier Device Package | 8-VSONP (3x3.15) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.15V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
