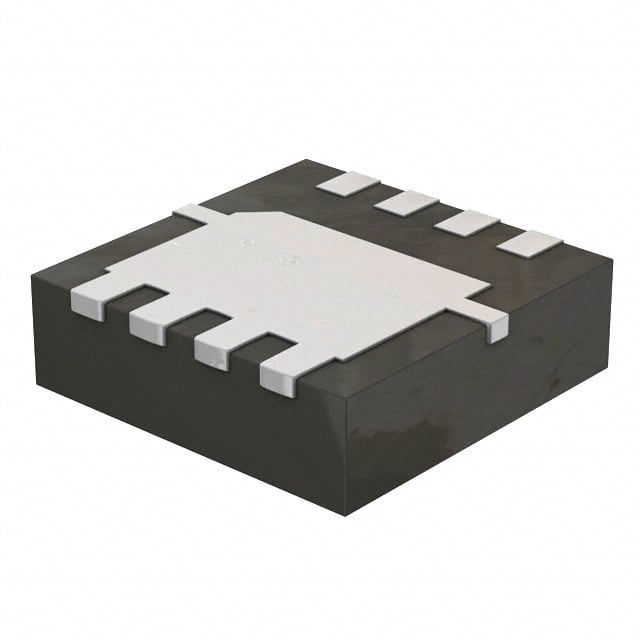

CSD25401Q3
MOSFET P-CH 20V 14A/60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25401Q3
CSD25401Q3 Hakkında
CSD25401Q3, Texas Instruments tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 14A sürekli akım kapasitesi (Ta) ile çalışan bu bileşen, 60A akım yeteneğine (Tc) sahiptir. 8-PowerTDFN paket tipi ile surface mount uygulamalarda kullanılır. 11.7mOhm on-resistance değeri ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışabilir ve anahtarlama uygulamaları, güç yönetimi devreleri, load switch ve high-side drive uygulamalarında tercih edilir. ±12V gate gerilimi toleransı ve 12.3nC gate charge karakteristiği ile hızlı anahtarlama performansı sunar. Parça, eski sürümü (Obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1400 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 11.7mOhm @ 10A, 4.5V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
