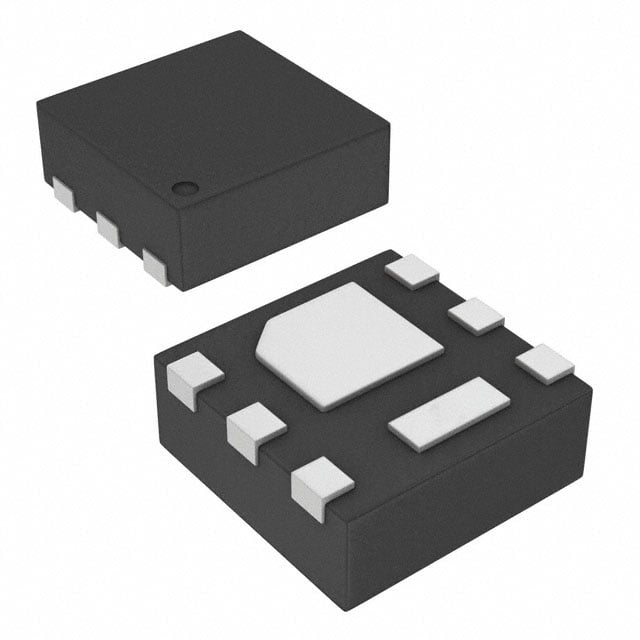

CSD25302Q2
MOSFET P-CH 20V 5A 6SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25302Q2
CSD25302Q2 Hakkında
CSD25302Q2, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V Drain-Source gerilim desteği ile maksimum 5A sürekli drenaj akımı sağlar. 6-SON yüzey montajlı paket tipinde sunulan bu bileşen, 49mOhm (4.5V, 3A koşullarında) RDS(on) değerine sahiptir. -55°C ile 150°C arasında çalışabilir ve 2.4W güç yayabilir. Anahtarlama uygulamaları, güç yönetimi devreleri, batarya koruma sistemleri ve kompakt tasarımlı elektronik sistemlerde kullanılır. Düşük gate kapasitanı (350pF @ 10V) hızlı komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 49mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-SON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
