CSD25201W15

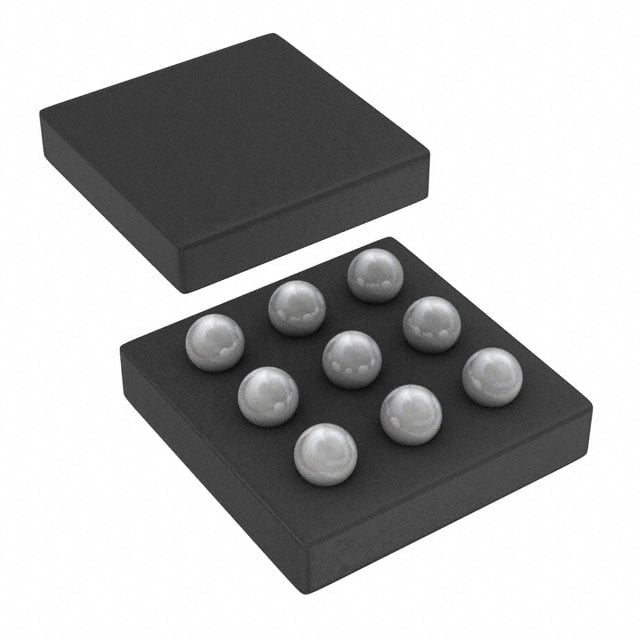

MOSFET P-CH 20V 4A 9DSBGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 9-UFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD25201
CSD25201W15 Hakkında
CSD25201W15, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 4A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 40mOhm maksimum on-resistance değeri sayesinde düşük güç kaybı sağlar. 9-DSBGA (Ufbga) paketinde sunulan bu transistör, açılı/kapalı anahtarlama uygulamalarında, güç yönetimi devrelerinde ve mobil cihazlarda kullanılır. -55°C ile +150°C arası çalışma sıcaklık aralığında stabil performans gösterir. Gate charge değeri 5.6nC olup hızlı anahtarlama işlemi gerçekleştirir. Surface mount yapısı ile kompakt PCB tasarımına uyumludur. Bileşen şu anda discontinued durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 510 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 9-UFBGA, DSBGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 2A, 4.5V |
| Supplier Device Package | 9-DSBGA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
