Transistörler - FET, MOSFET - Tekil
CSD23382F4

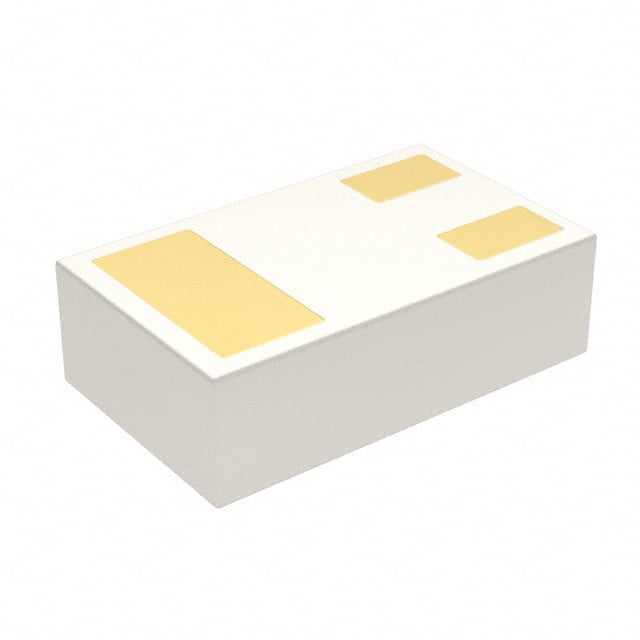

MOSFET P-CH 12V 3.5A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD23382F4
CSD23382F4 Hakkında
CSD23382F4, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source voltaj ve 3.5A sürekli drain akım kapasitesi ile tasarlanmıştır. 76mOhm maksimum Rds(on) değeri ile düşük kaynakçılık sağlar. 3-PICOSTAR yüzey montaj paketinde sunulan bu bileşen, güç yönetimi uygulamaları, anahtarlama devreleri, güç dönüştürücüler ve batarya yönetim sistemlerinde kullanılır. -55°C ile 150°C arasında çalışabilir ve maksimum 500mW güç harcanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.35 nC @ 6 V |
| Input Capacitance (Ciss) (Max) @ Vds | 235 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 76mOhm @ 500mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
