Transistörler - FET, MOSFET - Tekil

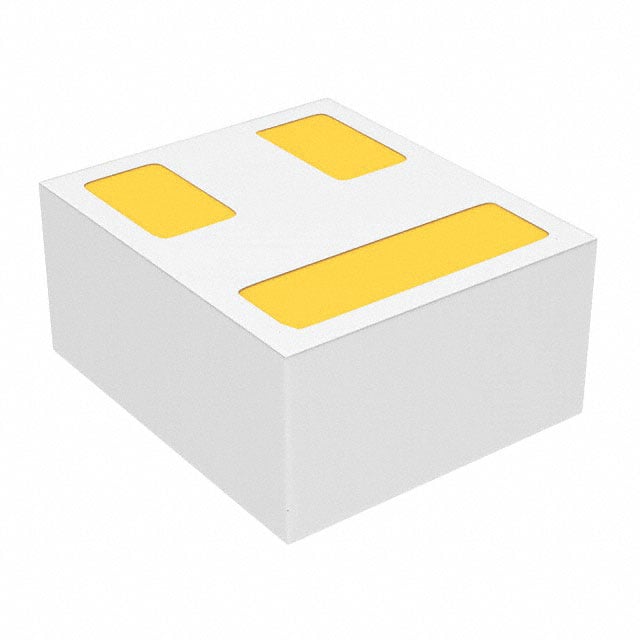

CSD23280F3T
MOSFET P-CH 12V 1.8A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD23280F3
CSD23280F3T Hakkında
CSD23280F3T, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source voltajı, 1.8A sürekli drain akımı ve 116mOhm maksimum RDS(on) değeri ile düşük direnç uygulamaları için tasarlanmıştır. 3-PICOSTAR yüzey montajlı pakette sunulan bu bileşen, anahtarlama devreleri, güç yönetimi uygulamaları ve batarya koruması sistemlerinde kullanılır. -55°C ile 150°C arasında çalışabilir ve 500mW maksimum güç harcaması ile kompakt tasarımlar için uygundur. Düşük gate şarjı (1.23nC) hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.8A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.23 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 234 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 116mOhm @ 400mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 0.95V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
