CSD23202W10

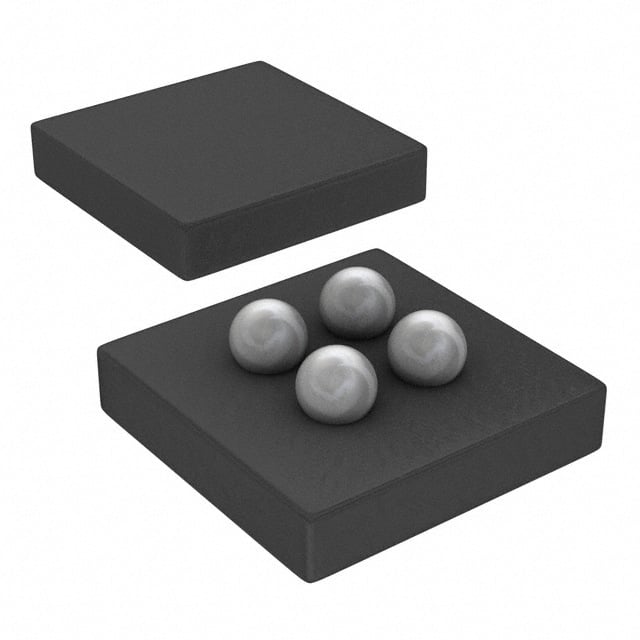

MOSFET P-CH 12V 2.2A 4DSBGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 9-UFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD23202W10
CSD23202W10 Hakkında
CSD23202W10, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 2.2A sürekli drain akımı ile çalışır. 4-DSBGA (1x1mm) yüzey montajlı paket içerisinde sunulan bu bileşen, 53mΩ maksimum Rds(on) değeri ile düşük geçiş direnci sağlar. -55°C ile +150°C arasında çalışan kompakt tasarımı, güç yönetimi, anahtarlama uygulamaları, batarya yönetim sistemleri ve portatif cihazlarda kullanılan devreler için uygundur. Düşük kapıl yükü (3.8nC @ 4.5V) hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.2A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 512 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, DSBGA |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 53mOhm @ 500mA, 4.5V |
| Supplier Device Package | 4-DSBGA (1x1) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
