CSD22206W

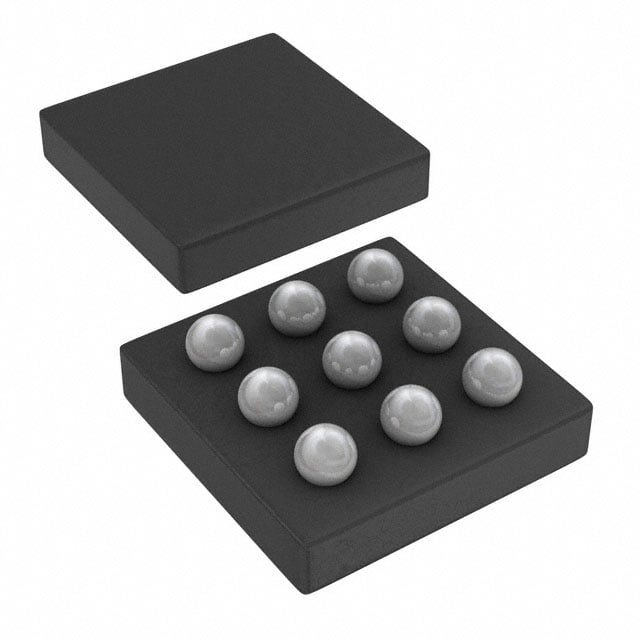

MOSFET P-CH 8V 5A 9DSBGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 9-UFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD22206W
CSD22206W Hakkında
CSD22206W, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 8V drain-source voltajında 5A sürekli drenaj akımı sağlayabilen bu bileşen, düşük kapı yükü (Qg = 14.6 nC) ve minimal RDS(on) değeri (5.7 mΩ @ 4.5V) ile karakterizedir. 9-pin DSBGA (Wafer Level Ball Grid Array) paketinde sunulan bu transistör, -55°C ile +150°C arasında güvenilir çalışma sunar. 1.7W maksimum güç tüketimine sahip olan CSD22206W, güç yönetimi, anahtarlama uygulamaları, batarya yönetim sistemleri ve mobil cihazlarda sıkça kullanılır. Surface mount teknolojisiyle entegre devre tasarımlarına kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 8 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2275 pF @ 4 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 9-UFBGA, DSBGA |
| Part Status | Active |
| Power Dissipation (Max) | 1.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 2A, 4.5V |
| Supplier Device Package | 9-DSBGA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 1.05V @ 250µA |
